由于硬质碳化物颗粒赋予的高耐磨性以及在CR3C2-NiCr两相上形成的Cr ₂ O ₃氧化物的高温抗氧化特性，热喷涂碳化铬涂层可抵抗高温磨损。

而碳化钨涂层 提供更好的耐磨性时温度下510℃（950°F），高速喷涂碳化铬涂层减轻在温度磨料和侵蚀磨损高达750℃（1380°F）。

耐腐蚀性由NiCr基体提供，而耐磨性主要由碳化物陶瓷相提供。

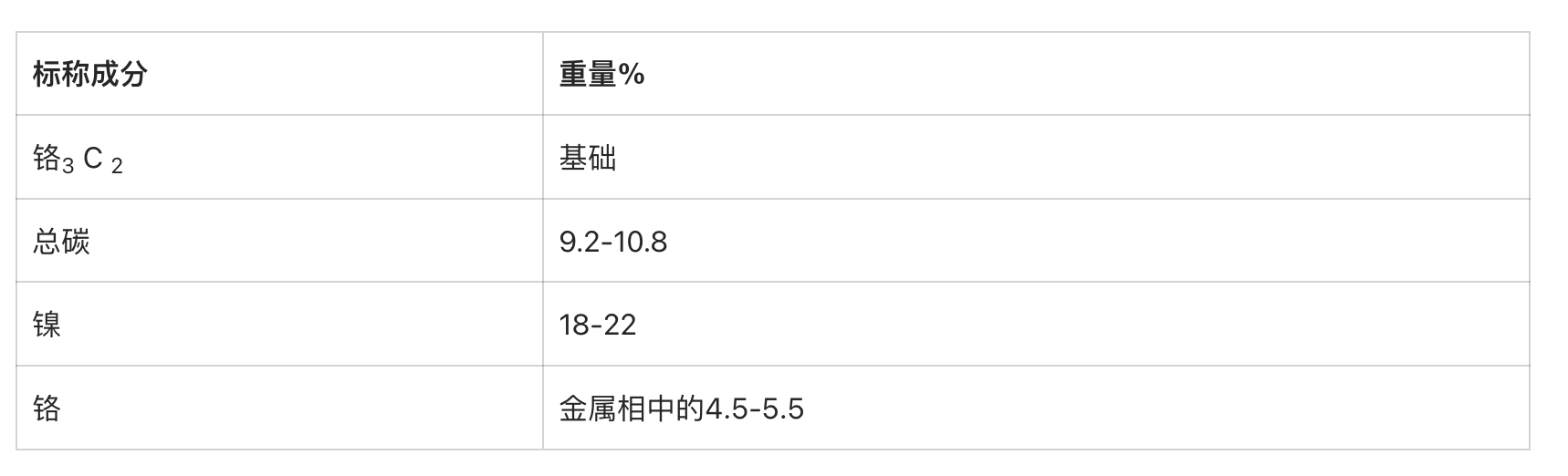

Cr ₃ C ₂ -NiCr原料性能

碳化铬涂层喷涂有Cr ₃ C ₂ -NiCr烧结和烧结粉末-30 +5微米。

HVAF碳化铬涂层性能

Cr ₃ C ₂ -NiCr涂层的性能受喷涂工艺和喷涂参数的影响很大。

碳化铬涂层的磨料磨损率受以下几个因素控制：

• 起始粉末的形态

• 碳化铬颗粒的大小和分布

• 碳化铬颗粒相对于磨料颗粒的硬度

• 基质的性质及其体积分数，以及

• 涂层工艺，它决定涂层的特性，例如：

• 相组成

• 密度

• 硬度

• 粘结强度和

• 残余应力

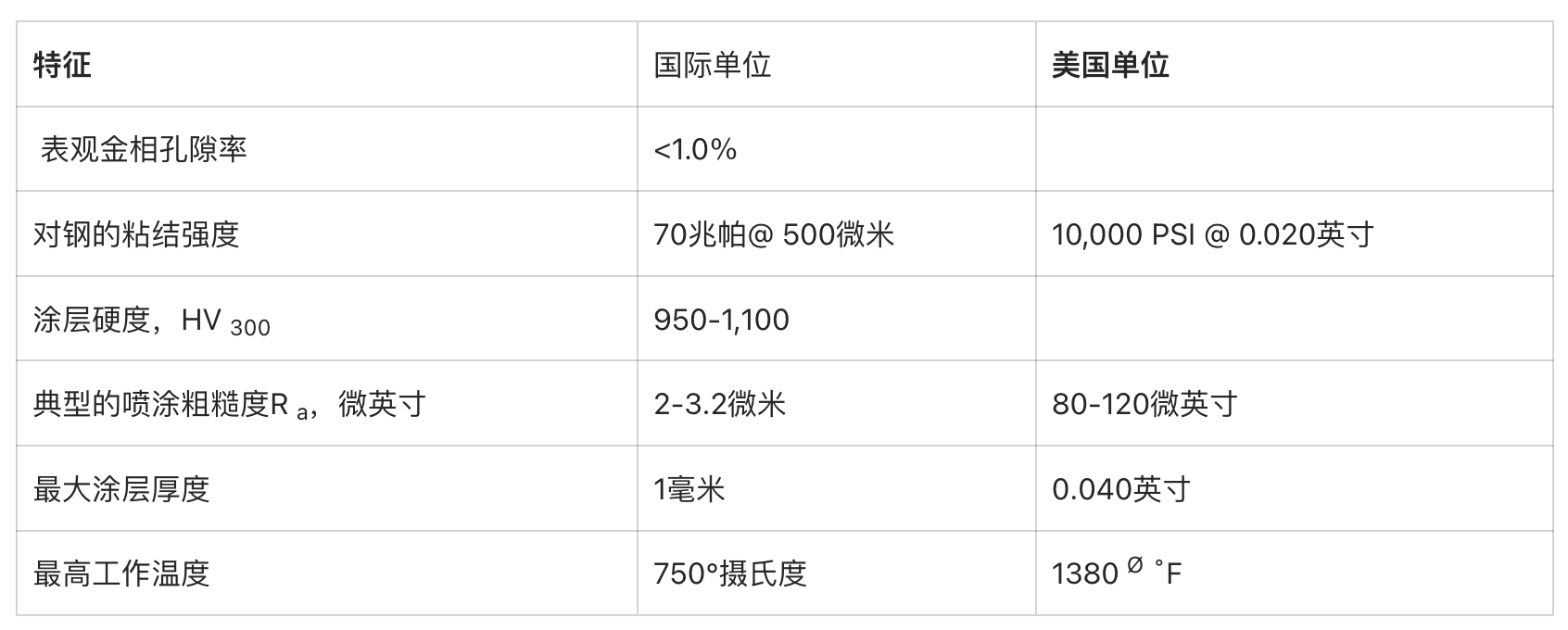

Kermetico HVAF碳化铬涂层的典型性能

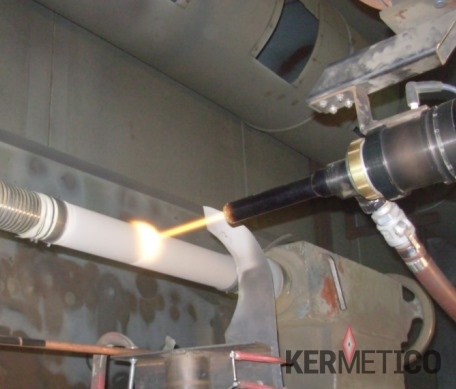

泰州沃莱 HVAF涂覆的碳化铬涂层对高温腐蚀和滑动磨损具有出色的抵抗力。

• 耐冲击性和耐疲劳性良好。

• 耐热冲击性优异。

• 一般腐蚀和高温腐蚀性能都非常好。

通常，该涂层用于无法使用碳化钨涂层的高温或需要更快且成本更低的表面处理的高温下。
