通常，Cr3C2-NiCr碳化铬涂层用于无法使用碳化钨涂层的高温或需要更快且成本更低的表面处理的高温下。

HVAF碳化铬涂层的一个特殊特征是，在高温，特别是高于600 ^o C（1,100°F）的长期使用过程中，它仍具有延展性。

HVAF工艺中的燃烧温度远低于Cr3C2的熔点，这消除了在涂层应用过程中碳化物溶解到镍铬基体中的可能性。

结果，在HVAF涂层的使用期间，镍铬基体内没有碳化物的沉淀，并且金属基体保持韧性。

碳化物的这种沉淀是HVOF喷涂涂层在高温使用过程中脆化和失效的主要原因。

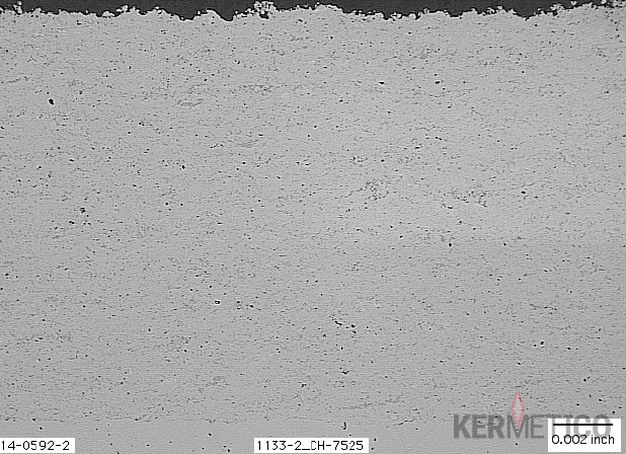

HVAF CrC-NiCr涂层的典型横截面显微照片

HVAF Cr3C2-NiCr碳化铬涂层
